PHẦN MỀM CHẤN THƯƠNG CHỈNH HÌNH CỘT SỐNG 3D (Phần 1)
Phần mềm MediCAD 3D Spine 3D chủ động hỗ trợ người dùng trong quá trình lập kế hoạch. Chế độ nhận dạng hoàn toàn tự động tất cả các khoang liên đốt sống và đĩa đệm cho phép các thông số được hiển thị trên hình ảnh dễ dàng.
Bác sĩ có thể thực hiện phẫu thuật chỉnh hình 3D cột sống với hình ảnh 3D bằng cách sử dụng dữ liệu CT và MR, đồng thời với hình ảnh x-quang 2D (DICOM và JPEG).
Ưu điểm của phần mềm phẫu thuật chấn thương chỉnh hình cột sống MediCAD® Spine 3D:
-

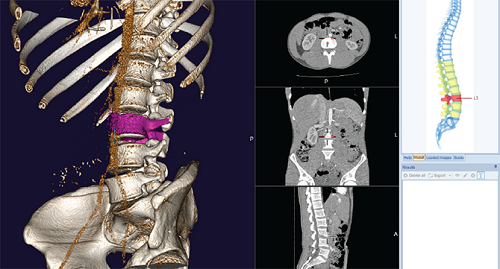

Phân đoạn tự động Mô hình xương 3D
Phần mềm mediCAD ® 3D Spine tự động phân đoạn xương từ dữ liệu trong file CT. Dữ liệu trong tệp CT của bệnh nhân được phân tích chính xác và so sánh với kho dữ liệu của phần mềm phẫu thuật chỉnh hình.
Điều này cho phép khớp tự động và phân bổ chính xác tất cả các đốt sống và đĩa được phát hiện trong tệp dữ liệu của bệnh nhân. Các đốt sống được phát hiện sẽ được mô tả bằng sơ đồ nhờ sơ đồ cột sống, Bác sĩ có thể được điều chỉnh dữ liệu bằng tay nếu cần thiết.
Việc phân đoạn tự động cực kỳ hữu ích cho việc lập kế hoạch tiếp theo, cho phép thực hiện các phép đo tự động, tự động chèn và đặt các vít ở cuống đốt sống chính xác.

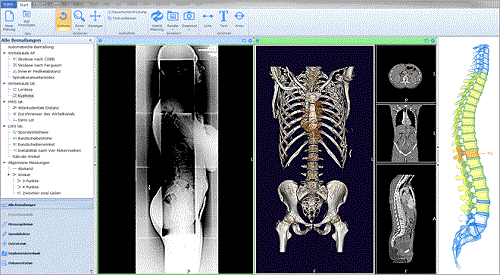

2. Lập kế hoạch phẫu thuật chỉnh hình cột sống kết hợp hình ảnh 2D và 3D
Giải pháp lập kế hoạch kết hợp sáng tạo, dễ sử dụng là điểm mạnh nhất của MediCAD ® 3D Spine.
Lập kế hoạch nhanh chóng và dễ dàng đối với cân bằng trục dọc. Chế độ Wizard cho phép quy trình lập kế hoạch được cá nhân hóa.
Lần đầu tiên các bác sĩ có thể tải dữ liệu hình ảnh 2D và 3D của bệnh nhân đồng thời vào một kế hoạch phẫu thuật. Cả hai hình ảnh 2D và 3D đều tương quan với nhau và được hiển thị cùng một lúc bằng cách đặt rất ít điểm tham chiếu.
Bằng cách phân tích dữ liệu hình ảnh trong tệp CT có sử dụng thuật toán phức tạp, Bác sĩ sẽ nhìn rõ sự khác biệt trong cả hai hình ảnh (ví dụ như được chụp ở tư thế đứng hoặc nằm sấp). Điều này cho phép đánh giá các cơn đau do căng thẳng hay đã thuyên giảm.
Phần mềm chấn thương chỉnh hình 3D Spine tự động đo đạc độ nghiêng của khung chậu, độ dốc của xương cùng, chỉ số cùng chậu, SVA (trục đứng dọc) và FOA (góc chéo xương đùi).

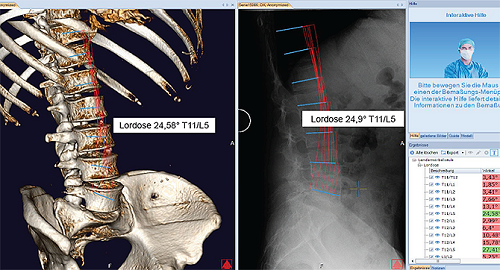

Với phần mềm MediCAD ® 3D Spine, tất cả các hành động đã thực hiện được hiển thị và cập nhật trong tất cả các hình ảnh và chế độ xem ở định dạng 2D hay 3D nhờ lập kế hoạch kết hợp trong trường hợp các phép đo, đốt sống hoặc nắn xương phức tạp.
3. Phần mềm 3D Spine cung cấp kế hoạch nắn chỉnh xương trên sơ đồ đốt sống
Để điều chỉnh các kyphose tầm ngắn và dài, cong và vẹo cột sống với mục đích khôi phục cấu trúc cột sống hài hòa, phần mềm chấn thương chỉnh hình 3D Spine cung cấp kế hoạch nắn xương trên đốt sống.
Bác sĩ có thể thực hiện một hoặc nhiều ca nắn xương bằng cách chỉ định các vết cắt hoặc vùng cắt riêng lẻ. Các khu vực được cắt bỏ có thể được xoay vòng hoặc di chuyển theo yêu cầu. Tất cả các phép đo được tự động điều chỉnh và phản ánh tình trạng mới sau khi thực hiện hiệu chỉnh.
Mô phỏng tùy biến các đường cắt xương với điều chỉnh linh động với tất cả các góc tương ứng
Các phương án phẫu thuật khác nhau có thể được mô phỏng và thử nghiệm, tìm ra phương án lý tưởng cho bệnh nhân. Nhờ lập kế hoạch kết hợp, tất cả các ca chỉnh xương được thực hiện trên hình ảnh 3D sẽ được tự động chuyển sang hình ảnh 2D và ngược lại.
Lịch sử công việc được thực hiện trên hồ sơ Cagittal của bệnh nhân được theo dõi và minh họa theo thời gian thực. Bác sĩcó thể thực hiện căn chỉnh tự động dựa trên các thông số đã đo trước đó sau khi thực hiện phẫu thuật nắn xương.
Cấu hình cột sống hài hòa có thể được tự động khôi phục do phần mềm chỉnh hình 3D Spine có thể đề xuất góc cắt tối ưu.
Trên hình ảnh CT đã trải qua quá trình phân đoạn tự động, bác sĩ có thể tự động thực hiện và ghi lại một số phép đo thông thường:
- Đo cong vẹo cột sống theo phương pháp Ferguson

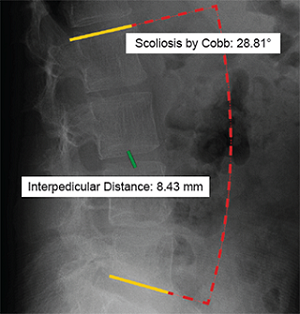

- Đo cong vẹo cột sống theo phương pháp Cobb

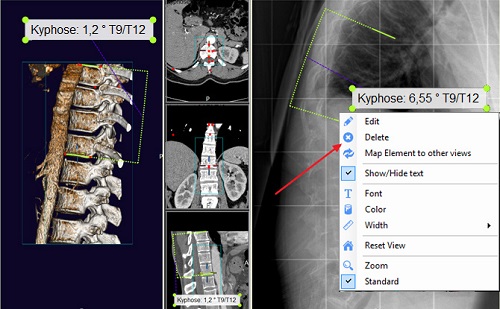

- Đo khoảng cách, độ cong vẹo - Kyphosis

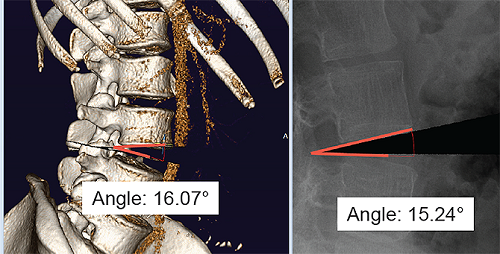

- Đo góc đĩa đệm, chiều cao đĩa đệm
- Kiểm tra độ thoái hóa đốt sống
- Đo tính không ổn định cột sống bằng phương pháp của Van Akkerveeken
Kết quả của các phép đo đều được hiển thị trực tiếp trên Mô hình xương 3D và được ghi lại trong danh mục dữ liệu. Các phân tích dựa trên phạm vi thông thường và độ lệch dương/âm được đánh dấu bằng các màu tương ứng.
Điều này giúp bác sĩ tiết kiệm thời gian, tư vấn với bệnh nhân trực quan và chuẩn bị cho bất kỳ cuộc phẫu thuật nào nhanh chóng.
4. Các phép đo từng bộ phận cột sống
Phần mềm chấn thương chỉnh hình 3D Spine có nhiều tùy chọn để thực hiện các phép đo với thao tác đơn giản, thuận tiện:
- Đo khoảng cách,đo góc
- Dấu hiệu Risser
- Sử dụng phép đo Cobb hay phép đo Ferguson để đo độ cong vẹo cột sống.

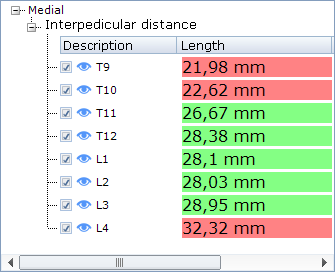

- Chiều rộng ống tủy sống, đường kính ống tủy sống
- Khả năng hiển thị tự động đường kính của các cuống sống
- Khoảng Atlantodental
- Chiều cao đĩa đệm, góc đĩa đệm, đĩa đệm cột sống
- Tính không ổn định bằng cách sử dụng phương pháp của van Akkerveeken
- Góc Sacral
Tự động đo các chỉ số cong vẹo cột sống theo COBB /Ferguson, các chỉ số về tình trạng quá ưỡn, gù và độ rộng ống sống.
5. Mở rộng chức năng cân bằng Sagittal: Góc nghiêng xương đùi
Các phép đo được thực hiện trên hình ảnh 2D có thể được áp dụng tự động và do đó được sử dụng làm cơ sở cho việc lập kế hoạch tiếp theo trên mô hình 3D.
Nhờ lập kế hoạch kết hợp hình ảnh 2D và 3D, phần mềm chấn thương chỉnh hình 3D Spine cải thiện đáng kể các quy trình chuẩn bị phẫu thuật.
MediCAD ® 3D Spine cho phép đo độ cân bằng Sagittal với các hướng dẫn trực quan, dễ hiểu. Tất cả các giá trị sẽ được tự động tính toán, vẽ và đo lường sau khi đặt một vài điểm chỉ định bắt buộc.
Danh mục các kết quả đo được ghi lại trong quá trình đo tự động và được đánh giá theo các giá trị bình thường.
Sử dụng chức năng đo độ cân bằng Sagittal có thể đo:
- Độ dốc xương cùng SS
- Độ dày vùng chậu SPT
- Độ nghiêng vùng chậu PT
- Độ dày vùng chậu CS
- Góc xương chậu PSA
- Góc xương chậu PA
- Góc nghiêng xương chậu PLA
- PI tỷ lệ chậu
Sau đó, bác sĩ cũng có thể đo và vẽ các giá trị sau:
- T9 Tilt
- C7 Tilt
- C7 Plumb Line
Phần mềm phẫu thuật 3D Spine cung cấp tất cả dữ liệu quan trọng mà bác sĩ cần để lập kế hoạch phẫu thuật nhanh chóng, hiệu quả.
