THIẾT KẾ MÁNG HƯỚNG DẪN PHẪU THUẬT VỚI PHẦN MỀM IMPLANT STUDIO
Phần mềm Implant Studio với những hướng dẫn đơn giản, thân thiện với người dùng, đồng thời thư viện với dữ liệu rất lớn giúp bác sĩ thiết kế máng hướng dẫn phẫu thuật nhanh chóng, chính xác.
Bước 1: Dùng máy quét 3D và máy Ct Cone Beam để lấy dữ liệu ban đầu của bệnh nhân
Đầu tiên, bác sĩ sẽ thu thập dữ liệu, hồ sơ của bệnh nhân bằng cách sử dụng máy scan trong miệng và máy Ct Cone Beam . Bất kỳ máy CT Cone Beam nào có thể xuất ra định dạng DICOM đều dùng được.
Theo quy trình hướng dẫn của máy scan 3D, cần scan cả vòm miệng và khớp cắn của bệnh nhân (hình 1).
Các file scan được lưu trong máy tính và import vào phần mềm Implant Studio.
Điều này giúp bác sĩ có đầy đủ thông tin trước khi lên kế hoạch điều trị cho bênh nhân.

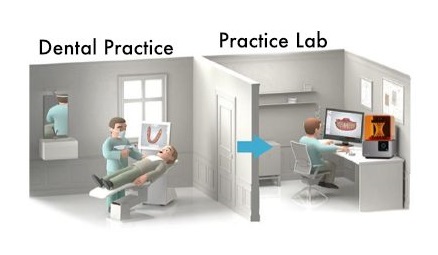

Quy trình làm việc từ các hồ sơ ban đầu của bệnh nhân đến việc lên kế hoạch và thiết kế máng hướng dẫn phẫu thuật
Bước số 2: Lập kế hoạch trong Implant Studio và in bằng máy in MoonRay
Quá trình này được bắt đầu bằng cách nhập file dữ liệu trong phần mềm Implant Studio, chọn trang web cấy ghép mong muốn và tải các bản ghi ban đầu (hình 2A).

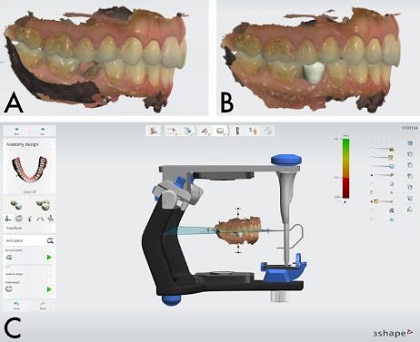

Hình 2: Lập kế hoạch trong Implant Studio
A: Hồ sơ ban đầu từ máy scan 3D. B: Hồ sơ ban đầu với răng số 29 bị loại bỏ và hoàn thành digital wax-up.
C: Kiểm tra thiết kế wax-up trong chế độ khớp nối 3Shape.
Tiếp theo, Nha sĩ sẽ chọn loại bỏ các răng hiện có (nếu nha sĩ cần lên kế hoạch 1 vị trí cụ thể) hoặc thiết kế một mão ảo để tạo điều kiện thuận lợi cho kế hoạch điều trị phục hình (Hình 2B).
Kế hoạch phục hình dựa trên hình ảnh 3D của bệnh nhân qua máy scan 3D.
Thư viện răng rất lớn và các công cụ thiết kế của phần mềm Implant Studio sẽ giúp bạn đạt được một thiết kế phục hình rất nhanh chóng.
Nha sĩ có các tùy chọn tạo Wax-up ảo hoặc điều chỉnh khớp cắn bằng khớp nối ảo, sao chép răng đối diện ngay khi bắt đầu lập kế hoạch cấy ghép (hình 2C).
Do Phần mềm Implant Studio mở, nha sĩ có thể sử dụng bất kỳ tệp STL nào từ các máy scan 3D như Medit, DOF, 3shape,…..

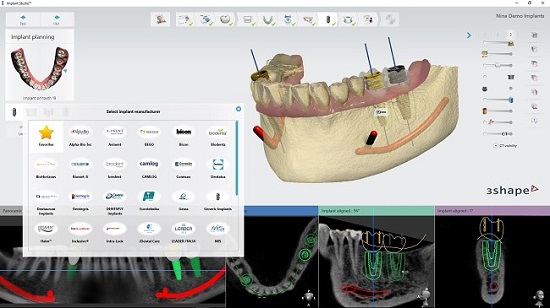

Phần mềm Implant Studio có thư viện rộng lớn
So với các phần mềm nha khoa khác như Simplant, Blue Sky Bio, Dolphin 3D, EXOCAD,… thì Phần mềm Implant Studio thuận lợi cho các bác sĩ nhất.
Không những Phần mềm Implant Studio có thể kết nối với mọi máy scan 3D, CTCB (xuất ra file STL) mà còn có thư viện răng cực kỳ lớn, phù hợp với mọi hãng implant. Phần mềm Implant Studio cũng hỗ trợ nha sĩ lên kế hoạch hoàn chỉnh, phù hợp mới mọi trường hợp lâm sàng.
Sau đó, file CBCT được căn chỉnh với file scan trong miệng bằng cách sử dụng các điểm chung trên răng. Độ chính xác của phép hợp nhất có thể được xác nhận bằng cách sử dụng bản đồ màu khác biệt cho thấy mức độ căn chỉnh trực quan (hình 3A và 3B).

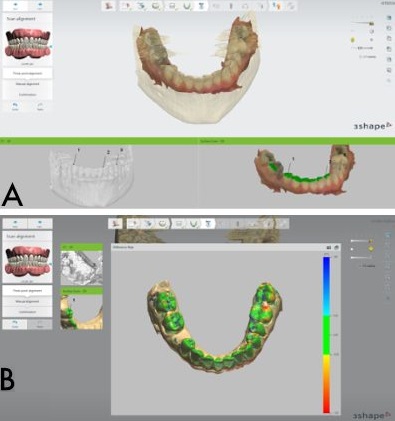

Hình 3: A, Ảnh chụp về mối tương quan ba điểm giữa với file scan trong miệng và dữ liệu CBCT.
B, Ảnh chụp màn hình của bản đồ màu vi sai.
Lưu ý: màu xanh lá cây biểu thị chênh lệch <0,25 mm.

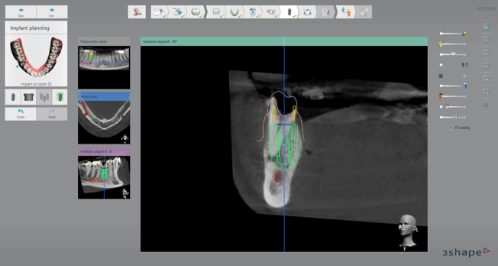

Chương trình sử dụng thiết kế chân răng để tạo điều kiện cho mỗi vị trí cấy ghép (Hình 4).
Nha sĩ có thể sửa đổi vị trí cấy ghép với thông tin từ file scan trong miệng và file CBCT.
Hình 4: Ảnh chụp của vị trí cấy ghép trong mối quan hệ lý tưởng với
thiết kế chân răng với mão răng và vít.

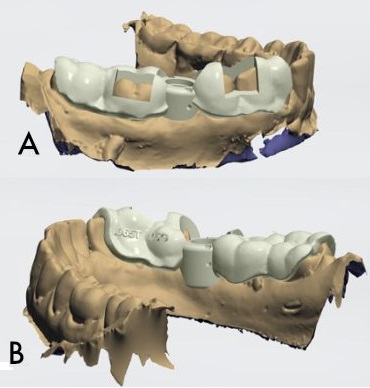

Nha sĩ có thể thiết kế hướng dẫn phẫu thuật dự trên kinh nghiệm và sở thích của mình: toàn bộ hàm, nửa hàm,….(Hình 5A)
Chỉ báo hướng có thể được thêm vào theo ý muốn. Thẻ ID có thể được in nổi trên bề mặt của hướng dẫn phẫu thuật cho mục đích theo dõi tùy trường hợp (Hình 5B).

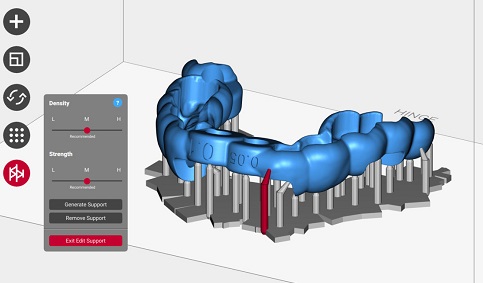

Sau khi hoàn thành thiết kế máng hướng dẫn phẫu thuật, phần mềm Implant Studio sẽ tự động định hướng và hỗ trợ hướng dẫn.
File thiết kế cuối cùng được xuất ra file STL để chuyển tới máy in 3D nha khoa Moonray.
Phần mềm trong máy in 3D Moonray được chế tạo phù hợp hoàn toàn với các file từ phần mềm 3Shape.

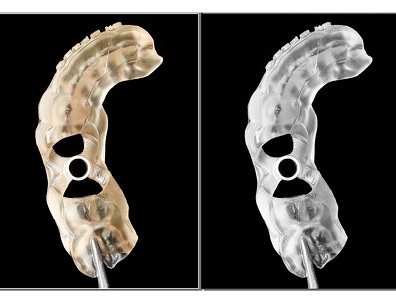

Máng hướng dẫn phẫu thuật sau khi in
Xem thêm: Máy in 3D nha khoa MoonRay
(Theo DENTISTRY IQ_ USA)
